Mesin Ekstrusi Pipa PVC Plastik, Lini Produksi Pipa pvc berarsitektur Multi-Lapisan Outlet Ganda

Mesin Pembuat Pipa Plastik PVC Pertanian Multi-Lapisan, Proses Ekstrusi Pipa Plastik

Rincian cepat:

1. Mesin pembuat pvc terdiri dari ekstruder sekrup kembar berbentuk kerucut SJSZ 65X132, cetakan ekstrusi, tangki ukuran vakum, tangki air semprot, traktor, mesin pemotong, mesin belling pipa.

2. Produk adalah pipa pvc, menggunakan resin pvc dan bahan tambahan lainnya, pipa yang diproduksi oleh jalur ekstruder pipa ini, diameter pipa bisa 50-250mm.

Deskripsi Lini Produksi Pipa PVC:

1. Pengekstrusi:

Mesin pembuat pipa pvc ini memiliki perangkat pengumpanan kuantitatif, mencocokkan jumlah ekstrusi dengan jumlah pengumpanan, untuk memastikan ekstrusi stabil pipa. Selama menggunakan ekstruder sekrup kembar, bagian pengumpanan memiliki diameter besar, oleh karena itu, area perpindahan panas dan geser kecepatan materialnya relatif besar, bagus untuk plastisisasi produk.

Bagian pengukuran memiliki diameter kecil, sehingga mengurangi area perpindahan panas dan kecepatan geser lelehan, untuk membuat lelehan dapat diekstrusi pada suhu rendah.Ketika sekrup berputar di dalam laras, plastiskan bahan campuran pvc dan dorong ke kepala mesin, sehingga untuk mencapai pemadatan, peleburan, pencampuran homohrmization, dalam proses ini, juga dapat mewujudkan pembuangan, pengeringan.

Perangkat makan dan perangkat sekrup mengadopsi penyesuaian kecepatan frekuensi, dapat mewujudkan pengaturan kecepatan sinkron.

2. cetakan pipa:

Bagian ini adalah bagian terpenting dari pembentukan pipa.

3. Tangki air ukuran vakum:

mengadopsi sistem pendingin dan ukuran yang dikembangkan perusahaan kami, tangki air stainless steel yang dirancang khusus dan tangki ukuran, kemudian tambahkan pendinginan semprotan daur ulang, untuk memastikan ukuran diameter pipa dan kebulatan.Menggunakan sistem kontrol kecepatan, untuk memastikan kestabilan kecepatan traksi. Tangki air vakum memiliki sistem kontrol manual.

4. Mesin traksi:

Mengadopsi pengaturan kecepatan frekuensi, menggunakan untuk terus menerus dan secara otomatis menarik pipa yang didinginkan dan dikeraskan keluar dari kepala mesin, dapat menghemat daya listrik.

5. Mesin pemotong:

Dikendalikan oleh sakelar stroke sesuai dengan panjang yang dibutuhkan, untuk mewujudkan pemotongan otomatis, dan penundaan bingkai, implementasi jalur produksi. Mesin pemotong ke sinyal sakelar panjang tetap sebagai instruksi, selesaikan proses pemotongan, dalam proses pemotongan dan operasi pipa untuk menjaga sinkronisasi, proses pemotongan dengan penggerak listrik dan pneumatik untuk menyelesaikan, mesin pemotong dilengkapi dengan perangkat penghisap debu, akan memotong puing-puing yang dihasilkan hisap tepat waktu, dan pemulihan.

6. Penumpuk:

Aksi guling dikendalikan oleh silinder melalui jalur gas.Bahan guling diatur dengan perangkat batas.Ketika gergaji pemotong memotong pipa, pipa terus diangkut.Setelah dibongkar, itu akan diatur ulang secara otomatis setelah penundaan beberapa detik, dan menunggu siklus berikutnya.

Parameter teknis ekstruder pipa pvc:

Penerapan jalur ekstrusi pipa:

mesin ekstrusi pipa saluran listrik pvc digunakan untuk memproduksi pipa saluran listrik pvc dengan diameter dari 16 hingga 63mm, yang fleksibel, dapat ditekuk dalam aspek pelindung kawat listrik.

Lini produksi pipa plastik seri GF terutama digunakan dalam pembuatan pipa PVC plastik dengan berbagai diameter tabung dan ketebalan dinding dalam aspek-aspek seperti pipa pertanian dan konstruksi. Peletakan kabel, dll.

Keunggulan Kompetitif Mesin:

1. Mesin ekstrusi pipa pvc ini berkualitas baik, kinerja tinggi.

2. Inverter mesin utama dan inverter bagian makan semuanya mengadopsi merek ABB.

3. Pengontrol suhu mengadopsi merek Omron

4. Ini memiliki kelas otomatis tinggi, dan mudah dioperasikan.

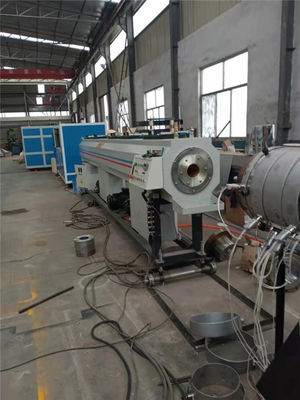

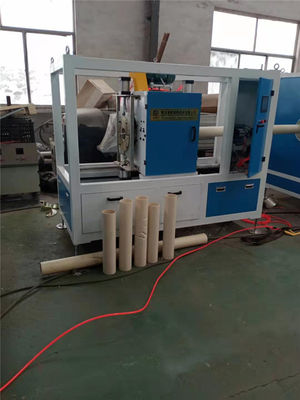

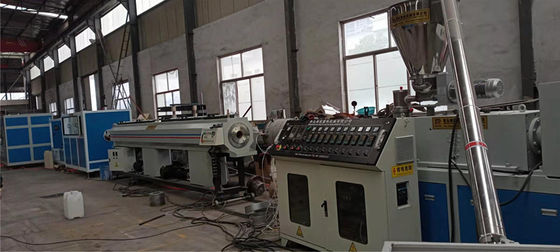

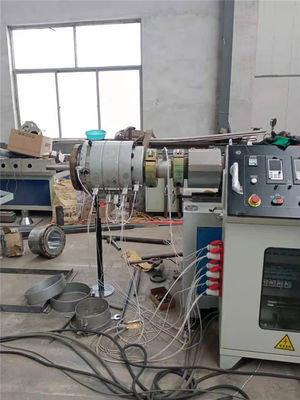

Gambar mesin:
